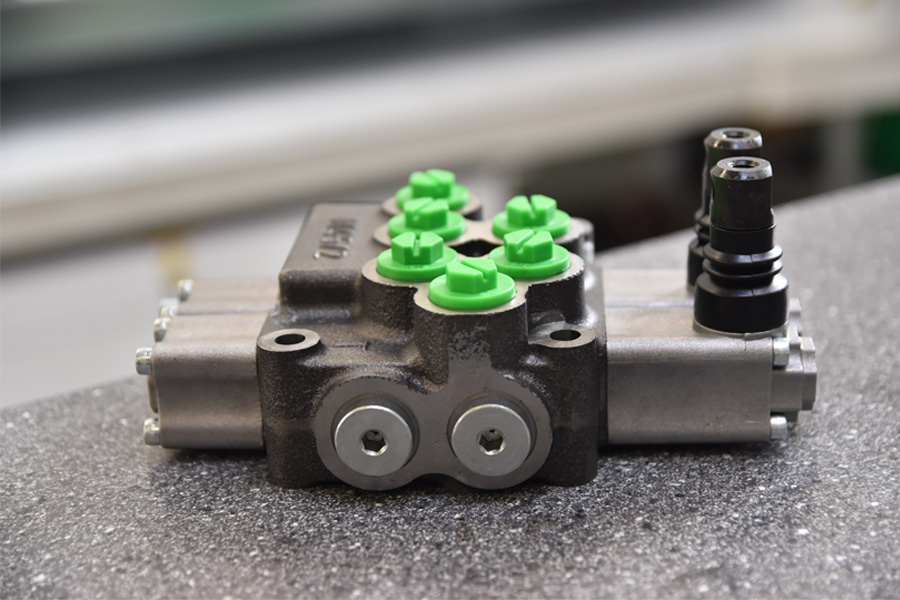

Welche Wegeventile gibt es?

Wegeventile gehören zu den wichtigsten Steuerungselementen in der Hydraulik. Sie bestimmen, welchen Weg das Hydrauliköl innerhalb eines Systems nimmt und ermöglichen dadurch die gezielte Ansteuerung von Hydraulikzylindern und Hydraulikmotoren. Je nach Anwendung kommen unterschiedliche Bauarten zum Einsatz.

Doch welche Wegeventile gibt es und worin unterscheiden sie sich? In diesem Beitrag geben wir einen Überblick über die wichtigsten Ventiltypen und ihre Einsatzgebiete.

Was macht ein Wegeventil?

Ein Wegeventil steuert die Strömungsrichtung des Hydrauliköls. Durch das Umschalten einzelner Anschlüsse können Bewegungen gestartet, gestoppt oder umgekehrt werden.

Die Bezeichnung eines Wegeventils setzt sich immer aus zwei Zahlen zusammen:

Die erste Zahl gibt die Anzahl der Anschlüsse an.
Die zweite Zahl beschreibt die Anzahl der Schaltstellungen.

Ein 4/3-Wegeventil besitzt beispielsweise vier Anschlüsse und drei Schaltstellungen.

2/2-Wegeventile

Das 2/2-Wegeventil verfügt über:

zwei Anschlüsse
zwei Schaltstellungen

Es kann einen Ölstrom lediglich öffnen oder sperren und wird daher häufig als Absperrventil eingesetzt.

Typische Anwendungen:

Zu- und Abschalten einzelner Leitungen
Hydraulische Verriegelungen
Einfache Schaltaufgaben

3/2-Wegeventile

3/2-Wegeventile besitzen:

drei Anschlüsse
zwei Schaltstellungen

Sie werden häufig zur Ansteuerung einfachwirkender Hydraulikzylinder verwendet. In einer Schaltstellung wird der Verbraucher mit Druck versorgt, in der anderen Stellung erfolgt die Entlastung in Richtung Tank.

Typische Einsatzbereiche:

Einfachwirkende Zylinder
Spannvorrichtungen
Hebeeinrichtungen

4/3-Wegeventile

Das 4/3-Wegeventil ist die am häufigsten eingesetzte Bauart in der Hydraulik.

Es verfügt über:

vier Anschlüsse
drei Schaltstellungen

Dadurch können doppeltwirkende Hydraulikzylinder in beide Richtungen gesteuert werden. Zusätzlich steht eine Neutralstellung zur Verfügung.

Typische Einsatzbereiche:

Baumaschinen
Landmaschinen
Industrieanlagen
Mobile Hydraulik

Unterschiedliche Mittelstellungen

Ein großer Vorteil des 4/3-Wegeventils ist die Möglichkeit verschiedener Mittelstellungen:

Gesperrte Mittelstellung

Alle Anschlüsse sind geschlossen. Der Verbraucher bleibt in seiner Position und Lasten können gehalten werden.

Offene Mittelstellung

Die Anschlüsse sind miteinander verbunden. Das Hydrauliköl kann drucklos zirkulieren.

Sitzventile und Schieberventile

Wegeventile lassen sich außerdem nach ihrer Bauart unterscheiden.

Sitzventile

Bei Sitzventilen verschließt ein Ventilkörper die Durchgänge direkt.

Vorteile:

sehr geringe Leckage
hohe Dichtheit
hohe Betriebssicherheit

Sie kommen häufig in sicherheitsrelevanten Anwendungen zum Einsatz.

Schieberventile

Hier erfolgt die Steuerung über einen beweglichen Ventilschieber.

Vorteile:

kompakte Bauweise
hohe Volumenströme
vielseitige Einsatzmöglichkeiten

Schieberventile sind die am weitesten verbreitete Bauform in der Hydraulik.

Betätigungsarten von Wegeventilen

Neben der Bauart unterscheiden sich Wegeventile auch durch ihre Betätigung:

manuell (Handhebel)
elektrisch (Magnetventil)
hydraulisch vorgesteuert
pneumatisch betätigt
mechanisch betätigt

Welche Betätigungsart gewählt wird, hängt von den Anforderungen an Komfort, Automatisierung und Steuerbarkeit ab.

Proportionale Wegeventile

Für Anwendungen mit hohen Anforderungen an Präzision kommen proportionale Wegeventile zum Einsatz.

Im Gegensatz zu klassischen Schaltventilen arbeiten sie stufenlos. Dadurch lassen sich:

Geschwindigkeit
Bewegungsrichtung
Beschleunigung

sehr fein regeln.

Typische Einsatzgebiete sind:

Werkzeugmaschinen
Kunststoffmaschinen
Automatisierungstechnik
mobile Arbeitsmaschinen

Fazit

In der Hydraulik kommen verschiedene Wegeventile zum Einsatz. Während 2/2- und 3/2-Wegeventile vor allem für einfache Schaltaufgaben verwendet werden, hat sich das 4/3-Wegeventil als Standardlösung für doppeltwirkende Hydraulikzylinder etabliert.

Darüber hinaus unterscheiden sich Wegeventile hinsichtlich ihrer Bauform und Betätigungsart. Welche Variante die richtige ist, hängt letztlich von den Anforderungen der jeweiligen Hydraulikanlage und dem gewünschten Bewegungsablauf ab.

Unsere Experten helfen dir gerne bei Fragen und der Auswahl des passenden Wegeventils. Schreibe uns direkt über das Kontaktformular oder an info@derhydrauliker.de
