Wie funktioniert eine Hydraulikkupplung?
Hydraulikkupplungen sind unverzichtbare Verbindungselemente in Hydrauliksystemen. Sie sorgen dafür, dass Schläuche und Leitungen schnell, sicher und möglichst verlustfrei miteinander verbunden oder getrennt werden können – oft sogar unter anspruchsvollen Einsatzbedingungen. Doch wie genau funktioniert eine Hydraulikkupplung?
In diesem Beitrag erklären wir dir die Funktionsweise einfach und praxisnah.
Was ist eine Hydraulikkupplung?

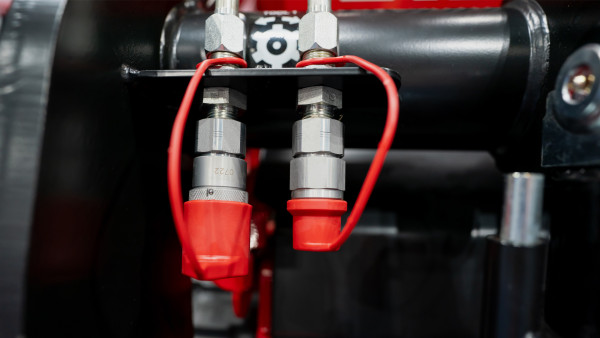

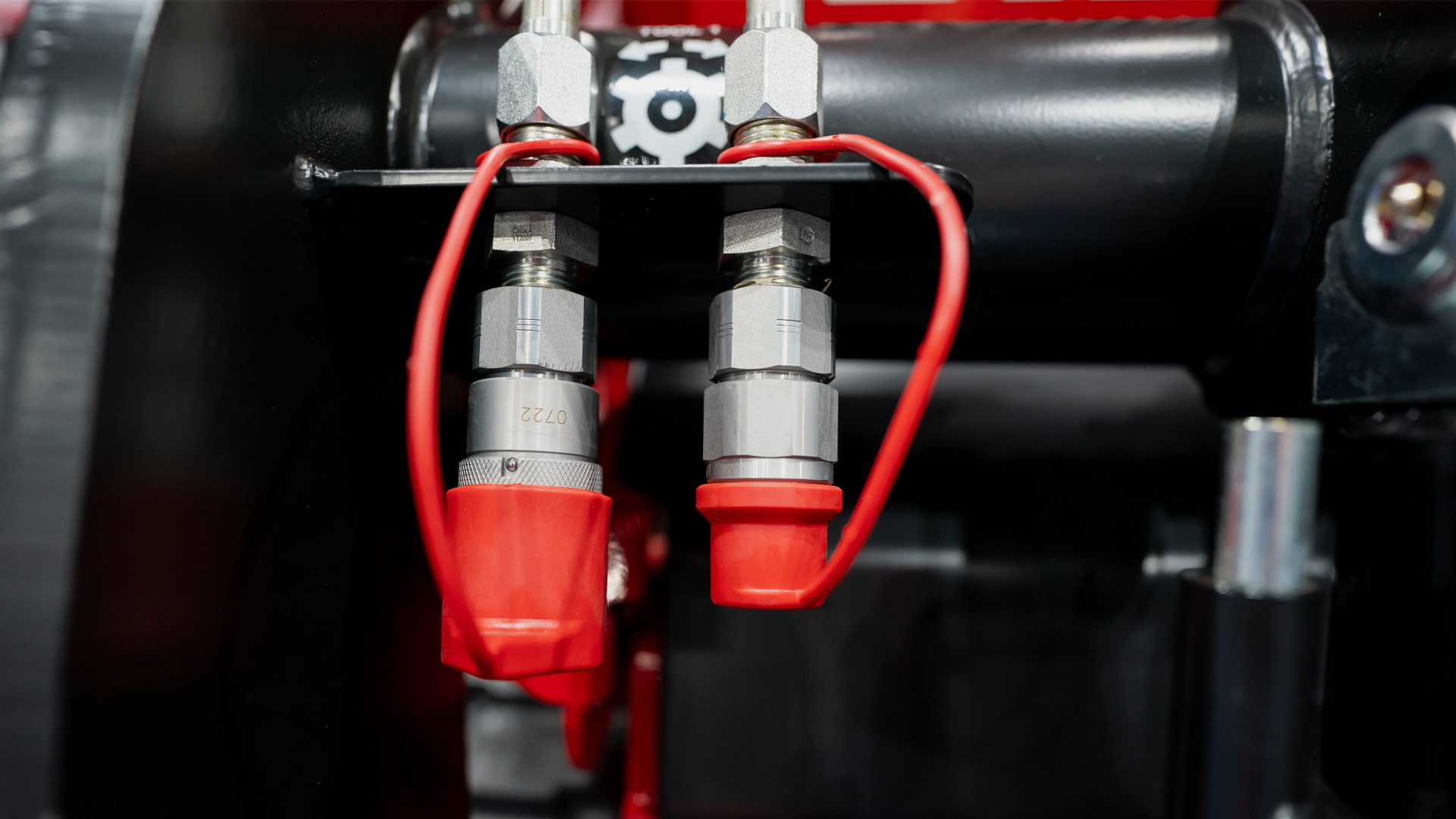

Eine Hydraulikkupplung verbindet zwei Hydraulikleitungen miteinander. Sie besteht in der Regel aus zwei Teilen:
- Kupplungsdose (Muffe)
- Kupplungsstecker (Nippel)
Beim Verbinden greifen beide Komponenten ineinander und ermöglichen so den Durchfluss des Hydrauliköls.
Das Grundprinzip der Funktion
Die Funktionsweise basiert auf einem einfachen, aber effektiven Mechanismus:
Im getrennten Zustand sind sowohl Kupplungsdose als auch Stecker durch Ventile verschlossen. Diese verhindern:
- das Austreten von Hydrauliköl
- das Eindringen von Schmutz oder Luft
Beim Kuppeln passiert Folgendes:
- Der Stecker wird in die Kupplungsdose eingeführt
- Beide Ventile werden mechanisch geöffnet
- Der Ölfluss wird freigegeben
Beim Entkuppeln schließen sich die Ventile automatisch wieder. Dadurch bleibt das System weitgehend dicht.
Verschiedene Bauarten im Überblick
Je nach Anwendung kommen unterschiedliche Hydraulikkupplungen zum Einsatz:
1. Steckkupplungen (Schnellkupplungen)
Die am häufigsten verwendete Variante. Sie lassen sich schnell und werkzeuglos verbinden und trennen – ideal für mobile Anwendungen. Hier findest du unsere Push-Pull Steckkupplungen.
2. Schraubkupplungen
Diese Kupplungen werden verschraubt und bieten eine besonders sichere Verbindung. Sie kommen häufig bei hohen Drücken oder in sensiblen Anwendungen zum Einsatz. Zu unserem Angebot an Schraubkupplungen.
3. Flat-Face-Kupplungen
Hier sind die Stirnflächen plan ausgeführt. Das reduziert Leckagen beim Kuppeln und erleichtert die Reinigung – besonders wichtig bei Baumaschinen oder in der Landwirtschaft. Wir bieten dir eine große Auswahl an flachdichtenden Kupplungen.
4. Multikuppler
Multikuppler ermöglichen das gleichzeitige Verbinden mehrerer Hydraulikleitungen mit nur einem Handgriff. Sie werden vor allem bei Maschinen mit häufig wechselnden Anbaugeräten eingesetzt, wie z. B. Traktoren oder Radladern.
Vorteile von Multikupplern:
- Zeitersparnis beim An- und Abkuppeln
- Minimierung von Bedienfehlern (keine Verwechslung einzelner Leitungen)
- sauberes und nahezu leckagefreies Kuppeln
- hoher Bedienkomfort
Gerade in der Landwirtschaft und bei modernen Baumaschinen haben sich Multikuppler als effiziente Lösung etabliert, wenn mehrere Hydraulikkreise gleichzeitig verbunden werden müssen. Wir empfehlen die zuverlässigen Multikuppler von Faster.
Wichtige Funktionen in der Praxis
Hydraulikkupplungen übernehmen mehr als nur das Verbinden von Leitungen. Sie erfüllen mehrere wichtige Aufgaben:
- Dichtheit sicherstellen
Minimierung von Ölverlust und Umweltbelastung - Schnelles Wechseln ermöglichen
z. B. bei Anbaugeräten an Traktoren oder Baggern - Sicherheit erhöhen
Verhindern unkontrollierten Ölaustritt unter Druck - Systemschutz
Reduzieren das Risiko von Verunreinigungen im Hydrauliksystem
Worauf du bei der Auswahl achten solltest
Nicht jede Hydraulikkupplung passt zu jeder Anwendung. Achte besonders auf folgende Punkte:
1. Betriebsdruck
Die Kupplung muss für den maximalen Systemdruck ausgelegt sein.
2. Nenngröße und Durchfluss
Zu kleine Kupplungen können den Volumenstrom begrenzen und Leistungseinbußen verursachen.
3. Kupplungssystem (Normen)
Unterschiedliche Systeme sind nicht immer kompatibel – hier ist auf Normen und Bauformen zu achten.
4. Einsatzbedingungen
Schmutz, Feuchtigkeit oder hohe mechanische Belastungen erfordern robuste und ggf. spezielle Kupplungstypen.
Fazit
Hydraulikkupplungen ermöglichen das schnelle, sichere und saubere Verbinden von Hydraulikleitungen. Ihr Funktionsprinzip basiert auf automatisch öffnenden und schließenden Ventilen, die den Ölfluss kontrollieren und Leckagen minimieren.
Je nach Einsatzbereich stehen unterschiedliche Bauarten zur Verfügung – von einfachen Steckkupplungen bis hin zu robusten Schraubsystemen.
Wer die richtige Kupplung auswählt, sorgt nicht nur für eine zuverlässige Funktion, sondern erhöht auch die Lebensdauer des gesamten Hydrauliksystems.
