Proportionalverstärker für 2 Magnete

Vorschau: Proportionalverstärker / PWM-Modul für 2 Magnete

Proportionalverstärker / PWM-Modul für 2 Magnete

Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

329,68 € *

inkl. MwSt. zzgl. Versandkosten

Artikel aktuell nicht lagernd

Artikel-Nr.: 7DHY-VPUDMA
Weitere Informationen:
- zur Ansteuerung von einem Magnetenpaar
- PWM-Frequenz und Strom einstellbar
- Hutschienenmontage

Proportionalverstärker zur Ansteuerung von Magnetventilen auf PWM-Basis. Der... mehr

Menü schließen

Produktinformationen "Proportionalverstärker / PWM-Modul für 2 Magnete"

Proportionalverstärker zur Ansteuerung von Magnetventilen auf PWM-Basis.

Der Proportional-Verstärker wandelt ein analoges Eingangssignal in einen entsprechenden Steuerstrom für Proportionalventile um.

Mit dem PWM Proportionalverstärker kann z.B. ein doppelwirkendes Proportionalventil angesteuert werden.

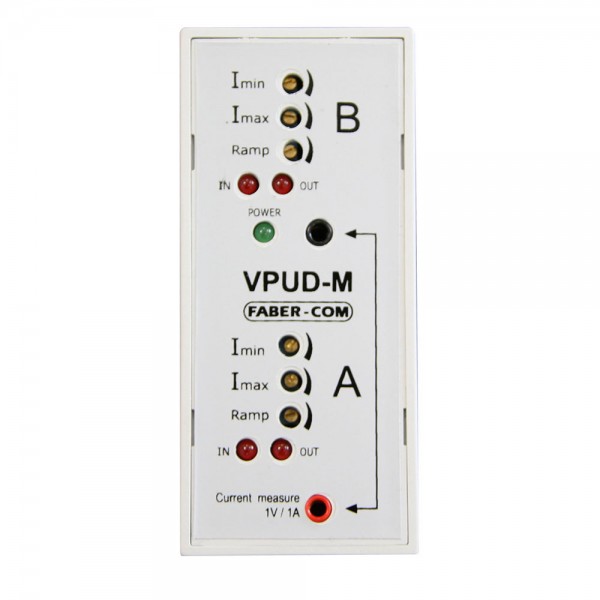

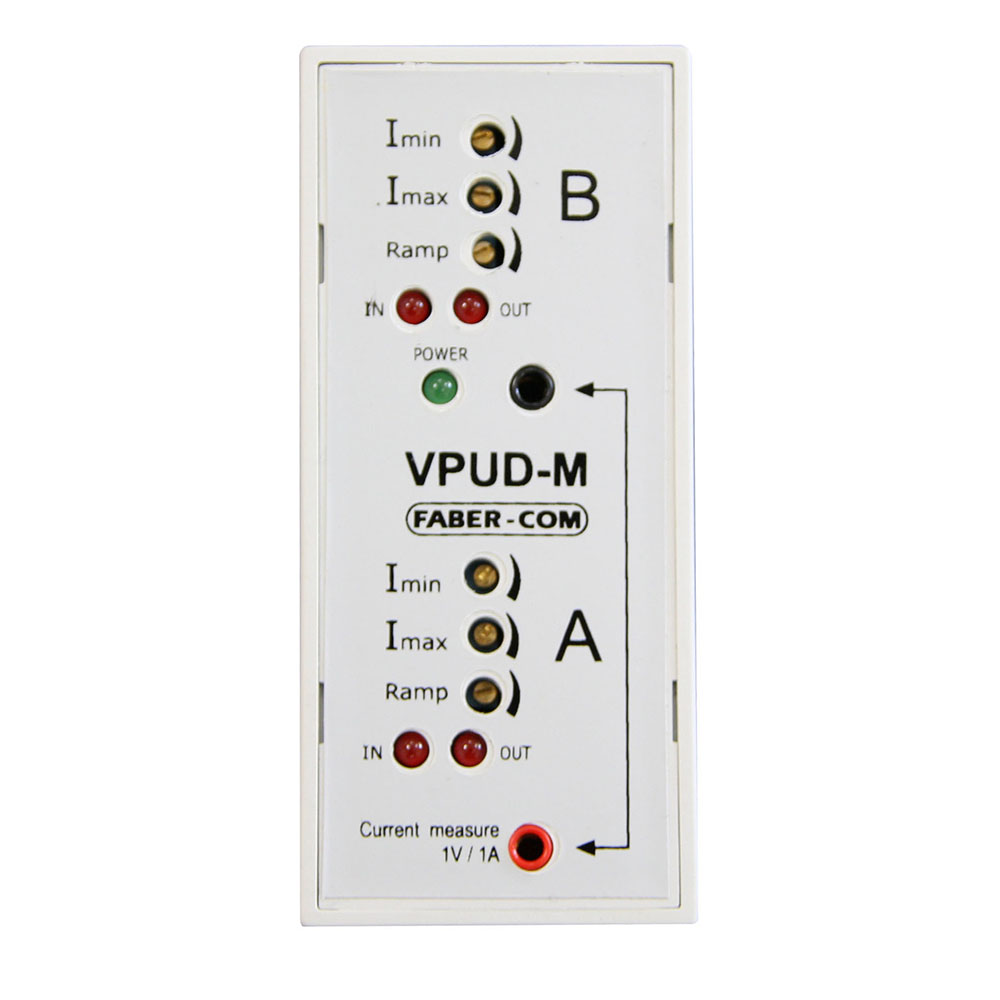

Die minimalen (BIAS) und maximalen (GAIN) Steuerströme, sowie die Rampenzeit können unabhängig voneinander eingestellt werden.

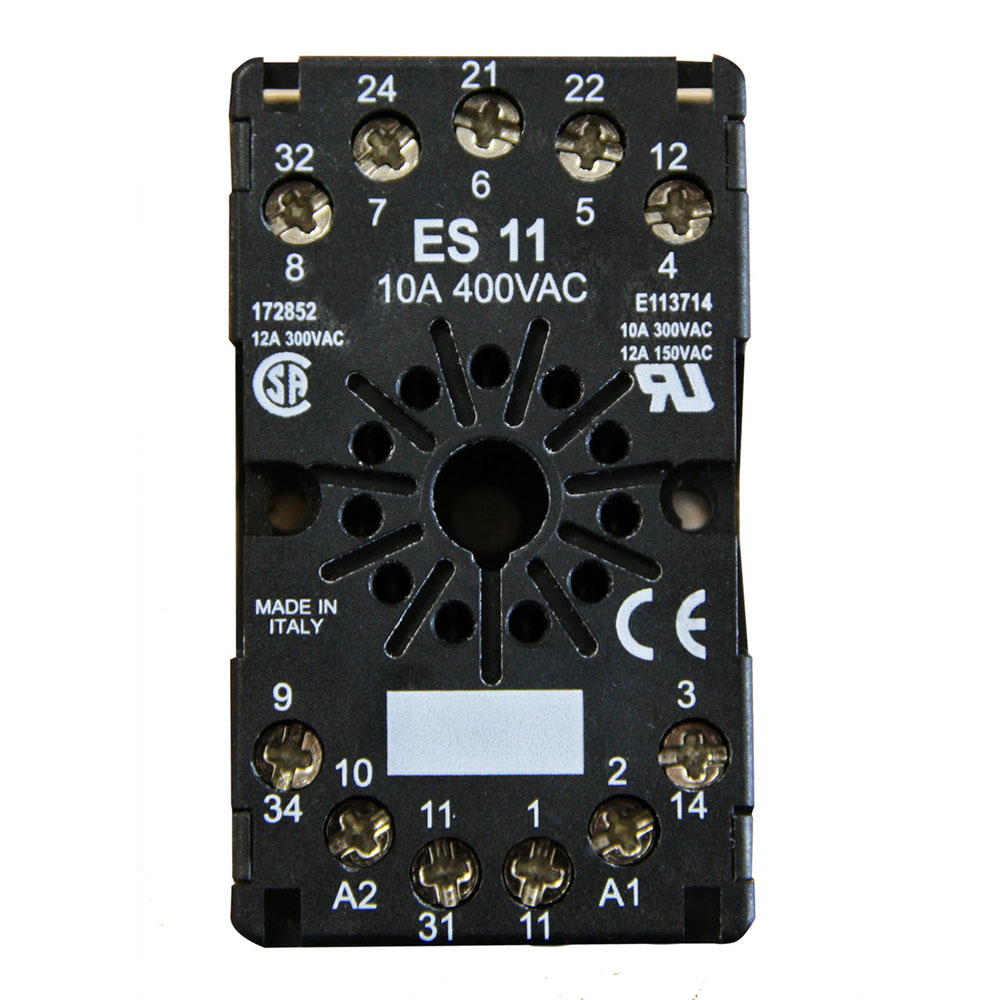

Lieferung inkl. Steckverbinder zut Hutschienenmontage (35mm)

Eine ausführliche Anleitung finden Sie hier.

Technische Daten

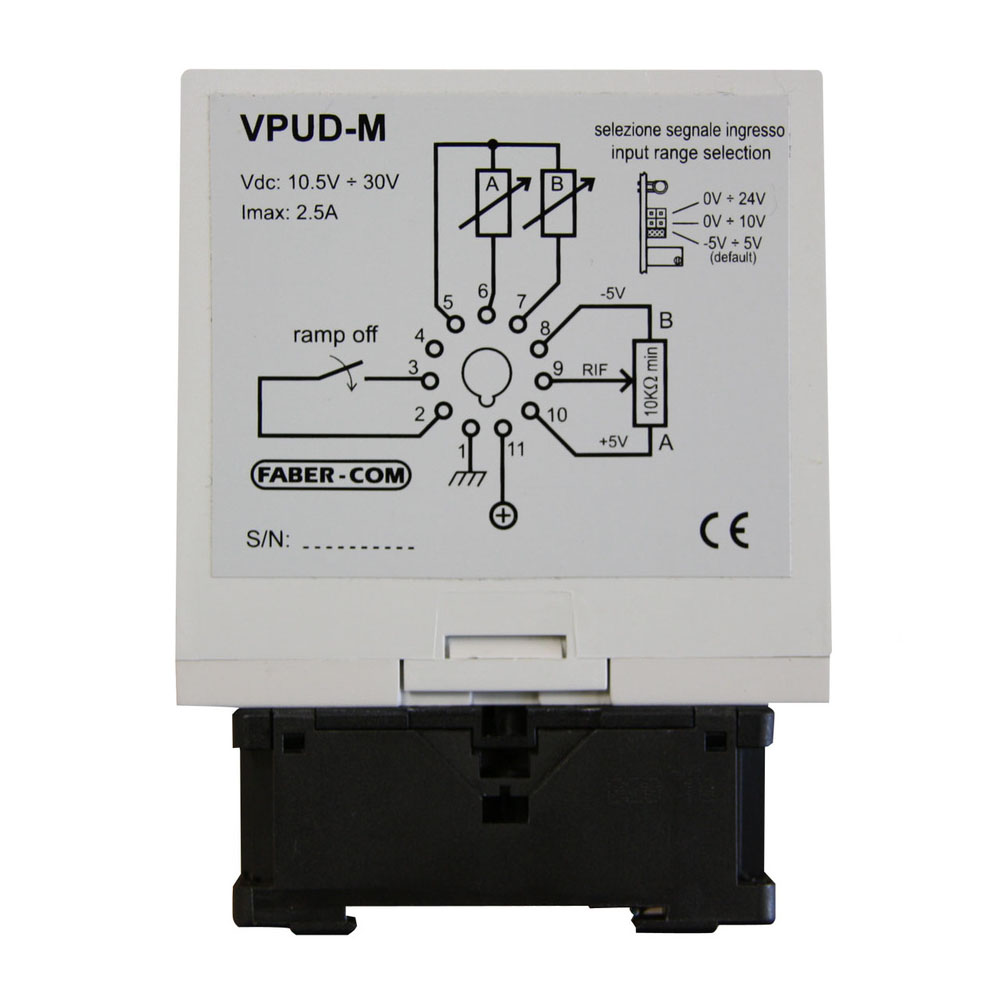

Versorgungsspannung	10,5 + 30 VDC
Eingangssignal analog	-5V bis 5V / 0V bis 10V / 1/4 - 1/2 - 3/4 Vsupp
Max. Ausgangsstrom	2,5A
ext. Versorgung für Poti	-5V und +5V (max. 10mA)
PWM Frequenz	50 - 330 Hz

Gewicht: 0.114 kg
Höhe: 3.5 cm
Breite: 9 cm
Länge: 7.8 cm
