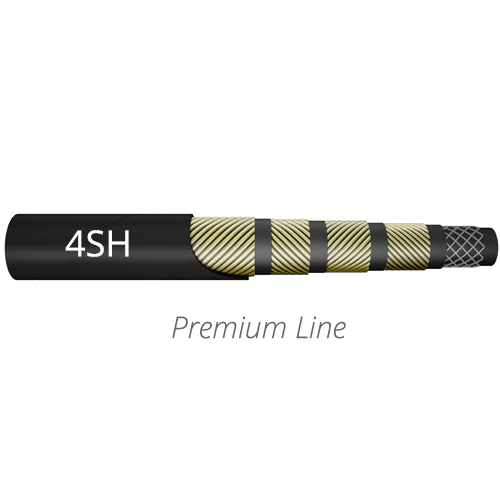

4-Lagen Hydraulikschlauch 4SH

54,18 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1-3 Werktage

Nennweite:

  • 15DHY-4SH20
    • Nenndurchmesser: DN20 - DN50
    • Verstärkung: Stahldraht vierlagig
    • Betriebsdruck: Bis zu 420 bar
    • Norm: EN 856 4SH - ISO 3862 4SH
Technische Infomationen Anwendbare Normen:  Übertrifft EN 856 4SH - ISO 3862 4SH... mehr
Produktinformationen "4-Lagen Hydraulikschlauch 4SH"

Technische Infomationen

  • Anwendbare Normen: Übertrifft EN 856 4SH - ISO 3862 4SH
  • Innenschicht: Synthetisches Gummi, ansatzlos extrudiert, durchgehend gleichmäßige Wandstärke.
  • Einlage: Vier Spiraleinlagen aus hochzugfestem Stahldraht.
  • Außenschicht: Abriebfestes synthetisches Gummi, hohe Beständigkeit gegen Öle, Treibstoffe und Umwelteinflüsse.
  • Zugelassene Medien: Mineralöl, Bioöl, Glycol-Wasser Gemische, Wasser, Schmierstoffe.
  • Arbeitstemperatur: -40 bis +100°C (kurzzeitig 120°C), -40 bis +70° C für wasserbasierte Gemische, 0 bis +70°C für Wasser
  • Ursprung: Wir verarbeiten ausschließlich Qualitätsware aus der Europäischen Union.

Schlauch Detailinformationen

Hydraulikschlauch 4SH Infokarte

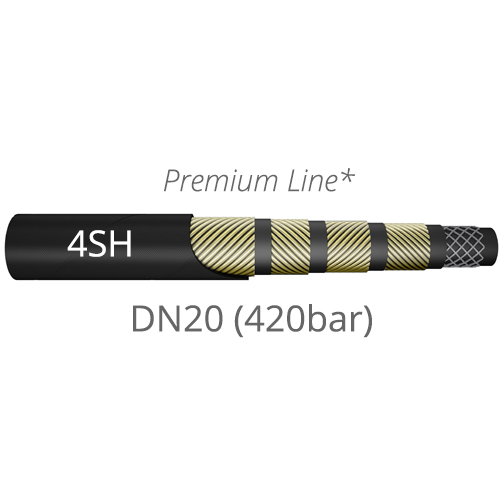

Wir bieten Ihnen hier einen 4-lagigen Hochdruck Hydraulikschlauch, auch unter 4SH bekannt, in den Nennweiten DN20 (420bar) bis DN50 (250bar) an. Als zusätzlichen Schlauchschutz können Sie bei diesem Hydraulikschlauch zwischen Textil-, Kunstoff- oder Stahlschutz wählen. Weitere Spezifikationen entnehmen Sie der oben aufgeführten Tabelle.

Schlauchkennzeichnung / Schnittbild (Beispiel 4SH DN20)



Hydraulikschlauch 4SH Print

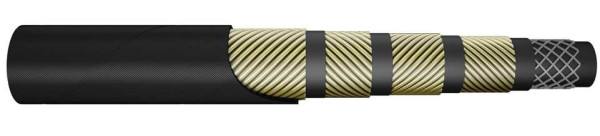

Hydraulikschlauch 4SP Schnittbild

Typische Anwendungsbereiche


Hydraulikschlauch 4SH Anwendungsbereiche

Hydraulikschläuche vom Typ 4SH finden häufig Anwendung in landwirtschaftlichen Maschinen, Frontladern, Hebebühnen, Schiffsbau, Fahrgeschäften, automatischen Maschinen und sind geeignet für die Verwendung mit Bio Öl. Durch ihre besondere Beschaffenheit im Hinnblick auf Druckstabilität wird dieser Schlauchtyp besonders im Hochdruckbereich eingesetzt.

Verdrehwinkel Definition


Um einen Verdrehwinkel bestimmen zu können, halten Sie den Schlauch in der Längsachse vor den Körper. Eine Armatur zeigt zum Körper hin (V1), die andere vom Körper weg (V2).
Sie sehen im unteren Bild unsere Verdrehwinkel Definition. Die Ansicht des Anschlusses V1 ist immer von vorn.

Schlauchkonfigurator - Verdrehwinkel Definition

Wir bieten Ihnen in unserem Schlauchkonfigurator die Möglichkeit auf beiden Seiten einen Verdrehwinkel einzustellen. Bei einer zweiten Bogenarmatur (V2) bleibt der Schlauch in seiner gehaltenen Positionen stehen und Sie können nun wie im oberen Bild zu sehen den Winkel für V2 einstellen.



Sie brauchen einen Hydraulikschlauch? Da sind Sie bei uns richtig. Um Ihnen eine schnelle Zusammenstellung ihrer Hydraulikschlauchleitung zu ermöglichen hat DER HYDRAULIKER seinen eigenen Schlauchkonfigurator entwickelt. So können Sie sich Ihre benötigte Schlauchleitung bequem durch die Auswahl der jeweiligen Anschlüsse, des Schlauches und der Schutzart selbst konfigurieren. Die Preise werden mit dem Umschalten ihrer Auswahl sofort im Artikel aktualisiert.

Sollten sie Fragen haben oder Ihnen ist aufgefallen, dass etwas fehlt? Senden Sie uns eine Email oder rufen sie uns an. Das Team „DER HYDRAULIKER“ steht Ihnen jederzeit zur Verfügung.

Schreiben Sie uns direkt über das Kontaktformular oder an info@derhydrauilker.de

Weiterführende Links zu "4-Lagen Hydraulikschlauch 4SH"
Verfügbare Downloads:
Hersteller Informationen

I.M.M. Hydraulics S.p.A. Via Italia, 49-51 66041 Atessa (CH) - Italy - interpumpfluidsolutions.com
