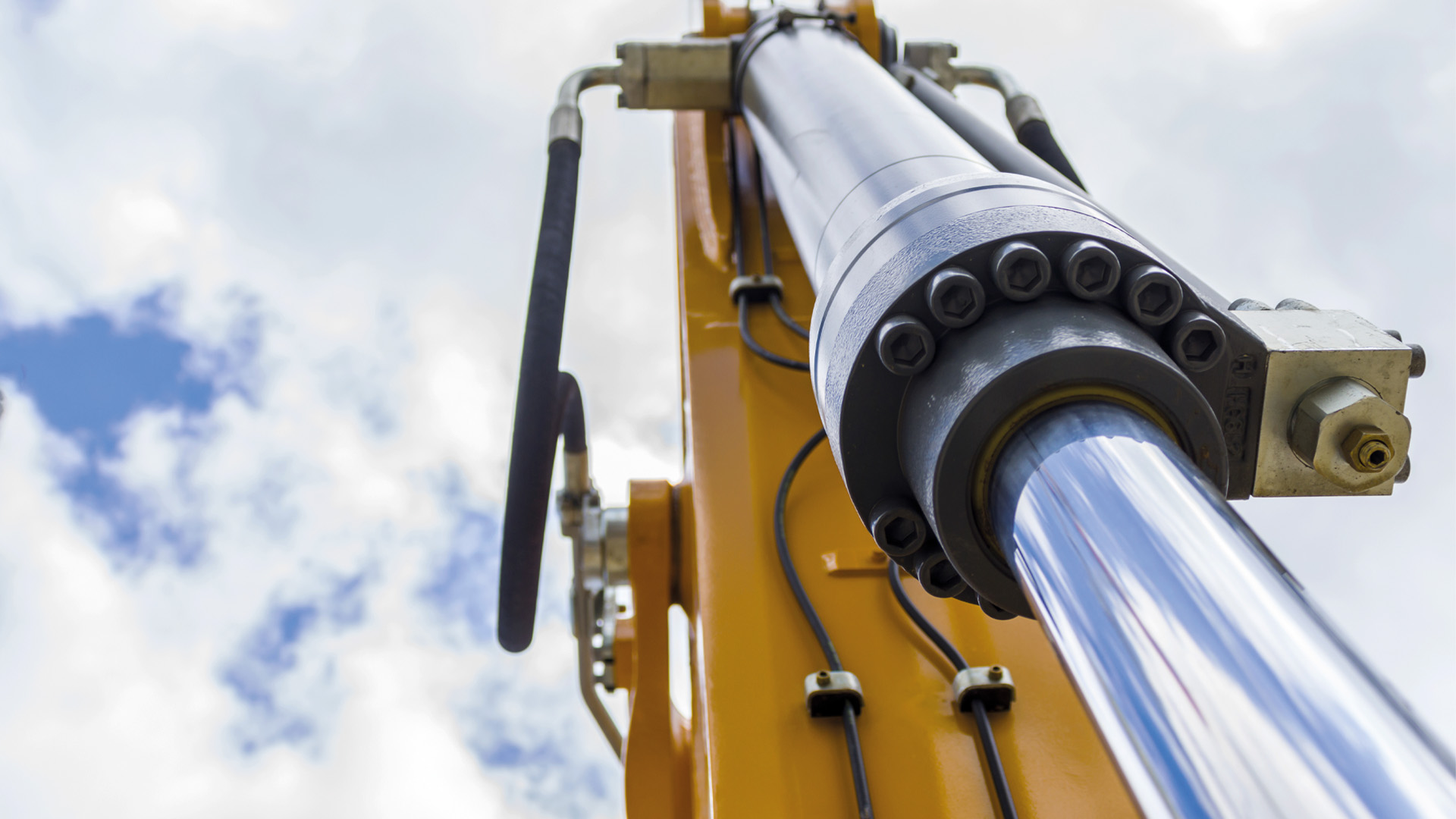

Wann wird ein einfachwirkender Zylinder und wann ein doppeltwirkender Zylinder eingesetzt?

Hydraulikzylinder sind zentrale Komponenten in vielen Maschinen und Anlagen. Je nach Anwendung kommen entweder einfachwirkende oder doppeltwirkende Zylinder zum Einsatz. Doch worin liegt der Unterschied – und wann ist welche Variante die richtige Wahl?

In diesem Beitrag zeigen wir dir die wichtigsten Einsatzbereiche und Entscheidungskriterien aus der Praxis.

Der Unterschied im Aufbau

Der grundlegende Unterschied liegt in der Art der Kraftübertragung:

• Einfachwirkender Zylinder
  Der Zylinder wird nur in eine Richtung hydraulisch bewegt, meist beim Ausfahren. Die Rückbewegung erfolgt durch eine externe Kraft, z. B. durch Feder, Schwerkraft oder Last.
• Doppeltwirkender Zylinder
  Hier erfolgt sowohl das Ausfahren als auch das Einfahren durch Hydraulikdruck. Der Zylinder kann also aktiv in beide Richtungen arbeiten.

Diese konstruktiven Unterschiede bestimmen maßgeblich den Einsatzbereich.

Wann wird ein einfachwirkender Zylinder eingesetzt?

Einfachwirkende Zylinder kommen immer dann zum Einsatz, wenn die Bewegung nur in eine Richtung aktiv gesteuert werden muss und die Rückstellung „von selbst“ erfolgt.

Typische Anwendungen:

• Kippvorrichtungen (z. B. bei Anhängern)
• Hebebühnen
• Pressen mit Rückstellfeder
• einfache Spannvorrichtungen

Vorteile:

• einfache Bauweise
• geringere Kosten
• weniger Steuerungsaufwand
• oft energieeffizienter

Typische Voraussetzungen:

• Schwerkraft oder Feder reicht für Rücklauf aus
• keine präzise Steuerung der Rückbewegung notwendig

Praxisbeispiel:
Ein Kippanhänger hebt die Ladefläche hydraulisch an. Das Absenken erfolgt anschließend durch das Eigengewicht – ein klassischer Fall für einen einfachwirkenden Zylinder.

Hier findest Du unser Angebot einfachwirkender Zylinder.

Wann wird ein doppeltwirkender Zylinder eingesetzt?

Doppeltwirkende Zylinder werden verwendet, wenn Bewegungen in beide Richtungen aktiv und kontrolliert ausgeführt werden müssen.

Typische Anwendungen:

• Baumaschinen (Bagger, Radlader)
• Landmaschinen mit komplexen Bewegungsabläufen
• Industrieanlagen und Automatisierung
• Werkzeugmaschinen

Vorteile:

• volle Kontrolle in beide Bewegungsrichtungen
• hohe Präzision
• gleichmäßige Kraftübertragung beim Ein- und Ausfahren
• flexibel einsetzbar

Typische Anforderungen:

• exakte Positionierung
• kontrollierte Rückbewegung
• unabhängig von äußeren Kräften

Praxisbeispiel:
Ein Baggerarm muss sich präzise heben und senken lassen – unabhängig von Gewicht oder Position. Hier ist ein doppeltwirkender Zylinder unverzichtbar.

Zu unseren doppeltwirkenden Zylindern.

Entscheidungskriterien im Überblick

Ob einfach- oder doppeltwirkend – die Auswahl hängt stark von der Anwendung ab. Wichtige Fragen sind:

• Muss die Bewegung in beide Richtungen aktiv gesteuert werden?
• Ist eine externe Rückstellkraft vorhanden (z. B. Gewicht oder Feder)?
• Wie wichtig ist Präzision und Kontrolle?
• Welche Sicherheitsanforderungen bestehen?
• Wie komplex darf die Steuerung sein?

Fazit

Einfachwirkende Zylinder sind die richtige Wahl für einfache, kosteneffiziente Anwendungen mit natürlicher Rückstellung.

Doppeltwirkende Zylinder hingegen kommen überall dort zum Einsatz, wo maximale Kontrolle, Präzision und Flexibilität gefragt sind.

In der Praxis gilt: Je anspruchsvoller die Bewegung und je höher die Anforderungen an Steuerbarkeit und Sicherheit, desto eher führt kein Weg am doppeltwirkenden Zylinder vorbei.
