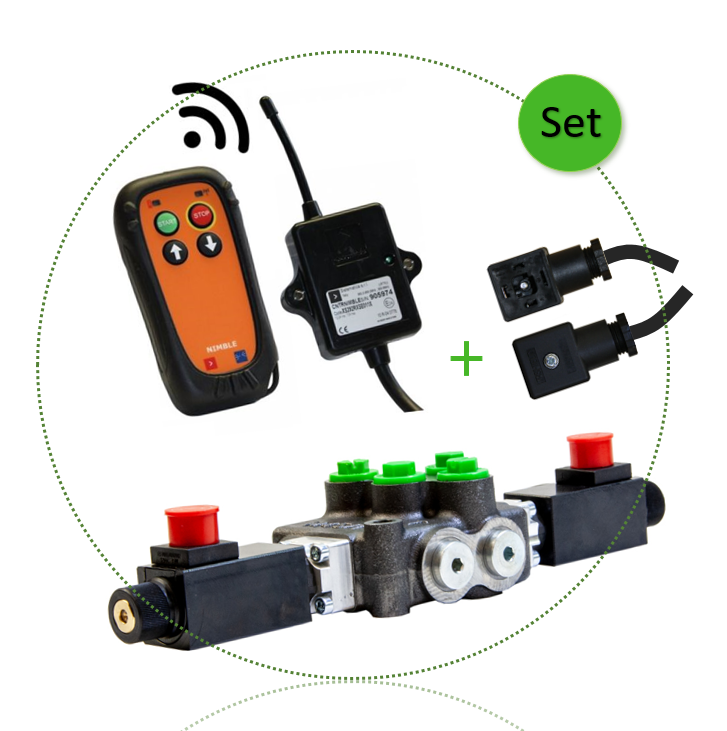

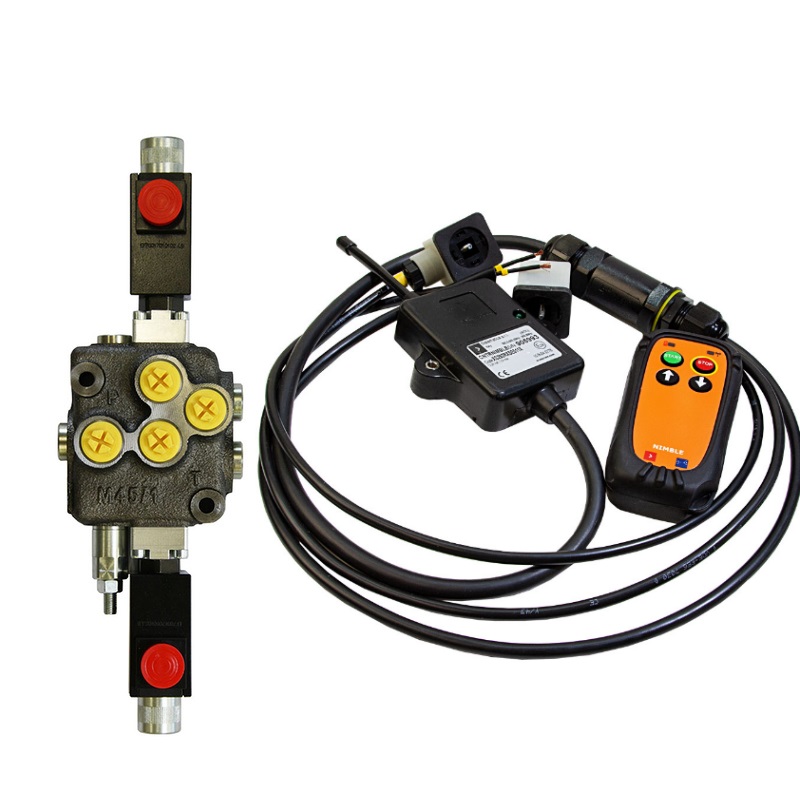

- Artikel-Nr.: 1DHY-000003061
- Weitere Informationen:
» Q 45l/min / 350 Bar
» 12V (24V auf Anfrage)
» komplett vorverkabelt

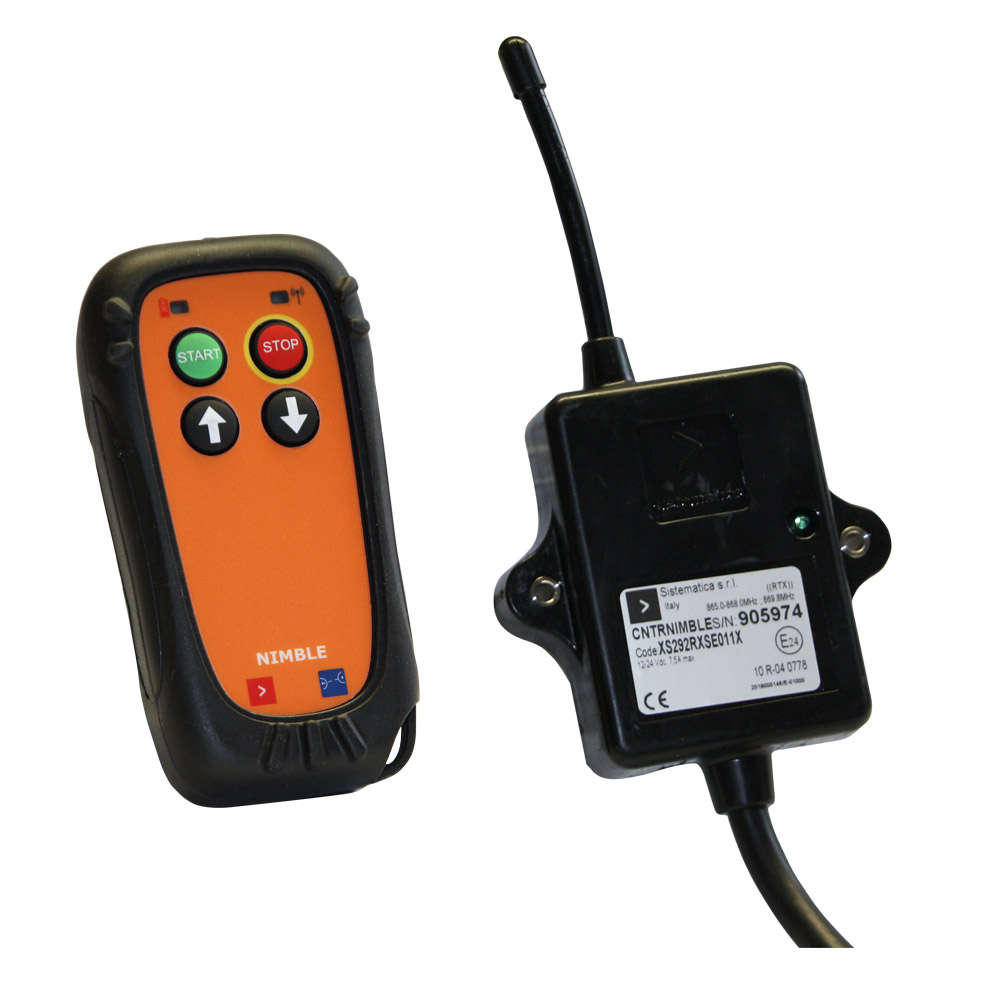

Der Seilwinden-Handfunk und die Steuerung sind dank des Schutzgrads IP67 nahezu vollkommen wasserdicht und aus hochwiderstandsfähigem Kunststoff hergestellt. Die Gummischale gewährleistet Griffsicherheit und schützt das Bedienteil selbst bei einem Fall aus bis zu 4 Metern Höhe. Die eingebauten Schutzkomponenten sichern die Nimble gegen Verpolung und schützen das Gerät während Installations- und Wartungsvorgängen.
CLOSELINK
Die bidirektionale CloseLink-Kommunikation ist der Kern von Nimble. Dank des kontinuierlichen Dialogs zwischen Palmtop und Control - ler hat der Bediener die Lage ständig im Griff und kann jederzeit mit maximaler Effizienz eingreifen
EINZIGARTIG
Jedes Nimble-System hat einen eindeutigen Code, der im Werk definiert wird und die Interaktion mit anderen Sistematica-Systemen verhindert, sodass gewährleistet wird, dass die Anweisungen nur unter den Komponenten desselben Systems ausgetauscht werden
ÜBEREINSTIMMUNG MIT DEN NORMEN
Richtlinie 1999/5/CE (FTEG)
EN 60950-1,
EN 301 489-3,
EN 300 220-2,
EN 60204-32
Richtlinie 2004/104/EG
FCC Teil 15.249
WASSERFESTIGKEIT
Die Nimble Palmtops und Steuerungen sind dank des Schutzgrads IP67 vollkommen wasserdicht.
STABILITÄT
Die Nimble Palmtops werden aus hochwiderstandsfähigem gepresstem Kunststoff hergestellt, mit Gummischale, die eine Griffsicherheit garantiert und bei einem Herunterfallen schützt, auch bei einem Fall aus bis zu 4 Metern Höhe.
ERGONOMIE
Die Proportionen des Palmtops sind das Ergebnis angebrachter Bewertungen und gestatteten einen bequemen und leichten Griff. Das leichte Gewicht und die kleinen Maße gewährleisten eine umfassende Bedienfreundlichkeit.
VERPOLGESCHÜTZT
Der Einsatz vorgesehener Schutzkomponenten gegen eine Verpolung der Speisung garantiert den Schutz des Geräts während der Installations- und Wartungsvorgänge.
SCHUTZ DER AUSGÄNGE
Alle Ausgänge sind vor Kurzschluss, Überströme und Gegenspannungen geschützt, wodurch der Parallelbetrieb zu anderen Aktoren ermöglicht wird.
TECHNISCHE INFORMATIONEN
Palmptop | |
Nr. Steuerungen | 2 |
Frequenz | ISM 868/915 MHz |
Spannungsversorgung | Nr. 2 Batterien AAA 1,5V |
Standby-Aufnahme | ~5 A |
Durchschnittliche Aufnahme bei Übertragung | 25 mA |
Maximale Reichweite | 150m im freien Bereich und ohne Hindernisse |
Schutzgrad IP67 | Tastatur aus Silicongummi |
Gewicht (mit Batterien) | 120 g |
Betriebstemperatur | Von -20°C bis +55°C |
Maße | 109x56x30 mm |
Controller | |
Nr. der Ausgänge | 2 |
Frequenz | ISM 868/915 MHz |
Schutzgrad | IP68 |
Versorgungsspannung | 12-24Vdc±10% |
Arbeitstemperatur | von -20°C bis +55°C |
Leistungs-MOS-FET | |
Maximaler Strom für Ausgang | 5A |
Maximaler Strom für ingesamt | 7A |
Antenne | Extern |
Maße (ohne Antenne) | 58x80x22 mm |

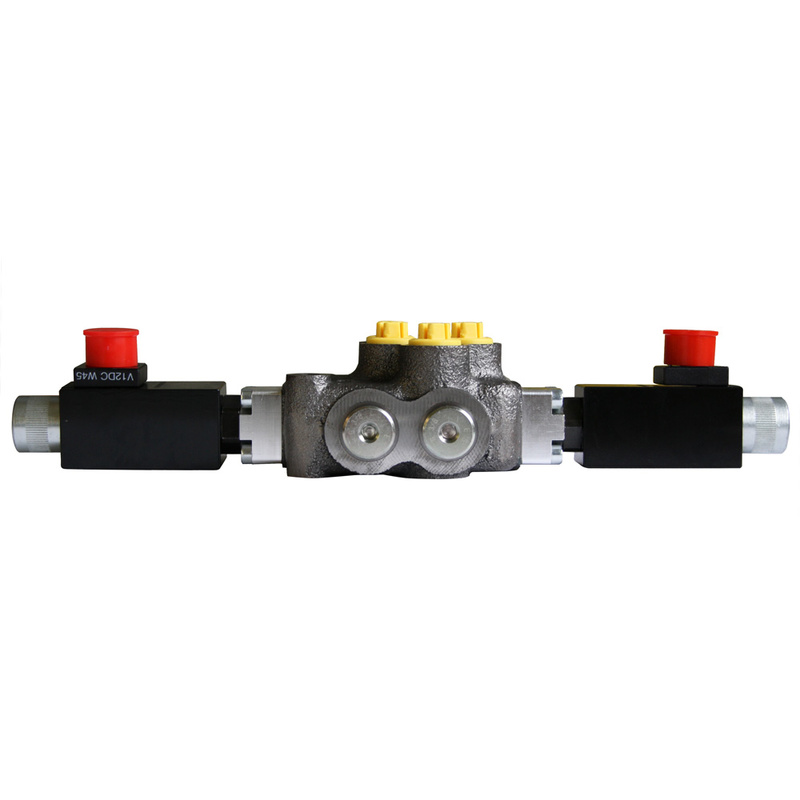

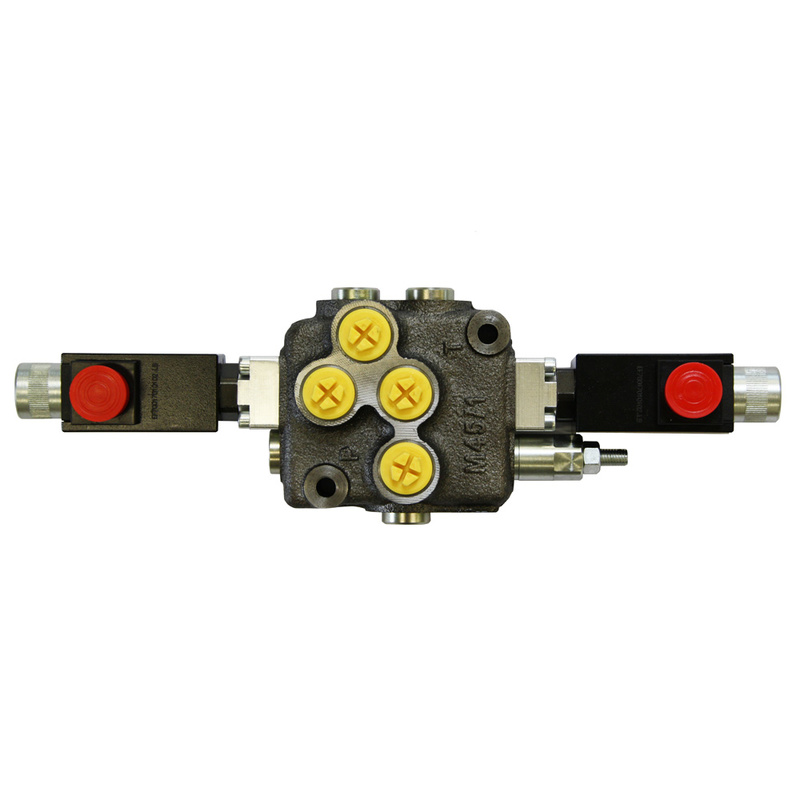

1 x Monoblock Wegeventil 1 Sektion, elektrisch direkt beätigt
Magnet Spannung 12V
- Q Nenn 45 l/min
- P max 350 bar
- Anschlüsse G 3/8"

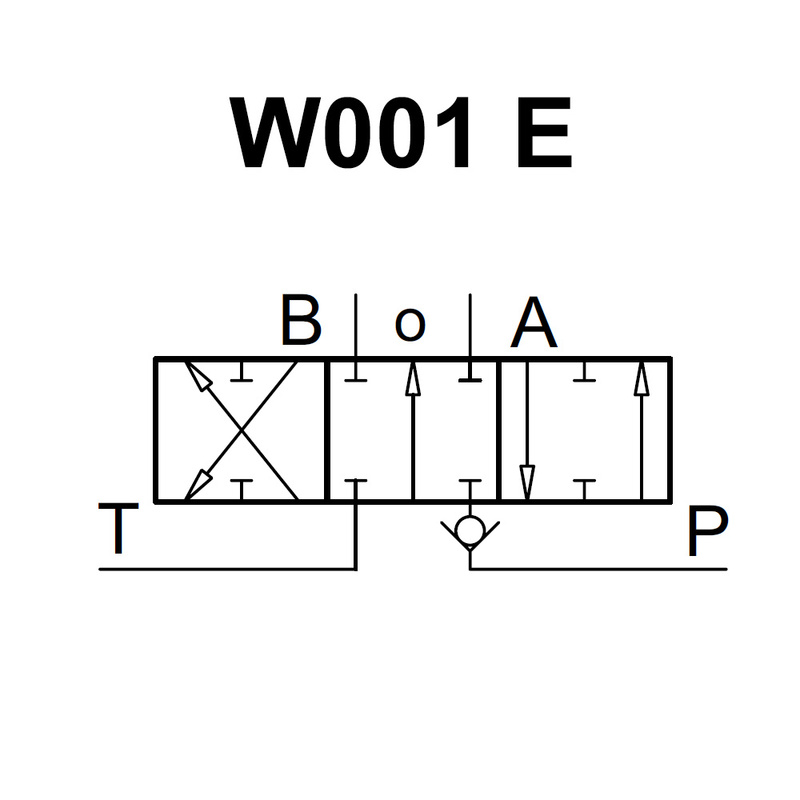

Sektion 1 = doppeltwirkend, federzentriert, elektrisch direkt betätigt 12V
1 x Druckölweiterleitungsstopfen zur Eigenmontage
Eingang | IR 301 (180) |
Arbeitssektion | W001E H036 |
Ausgang | MJ-A G03 |
Anwendungen für Seilwinden Handfunk
Winden und Seilwinden, Hydraulikkräne für LKW, Industrieautomation, Anhänger für
Sondertransporte, Abschlepper, Fahrzeuge und Ausrüstungen für die Landwirtschaft,
Hydraulische Steuereinheiten, Hubladebühnen
Dokumentation
Jetzt auch mit HPCO (High Pressure Carry Over) Montagezeichnung.
Betriebsanleitung Nimble Funkfernsteuerung
