- Artikel-Nr.: 11DHY-DRSD208L00
- Weitere Informationen:

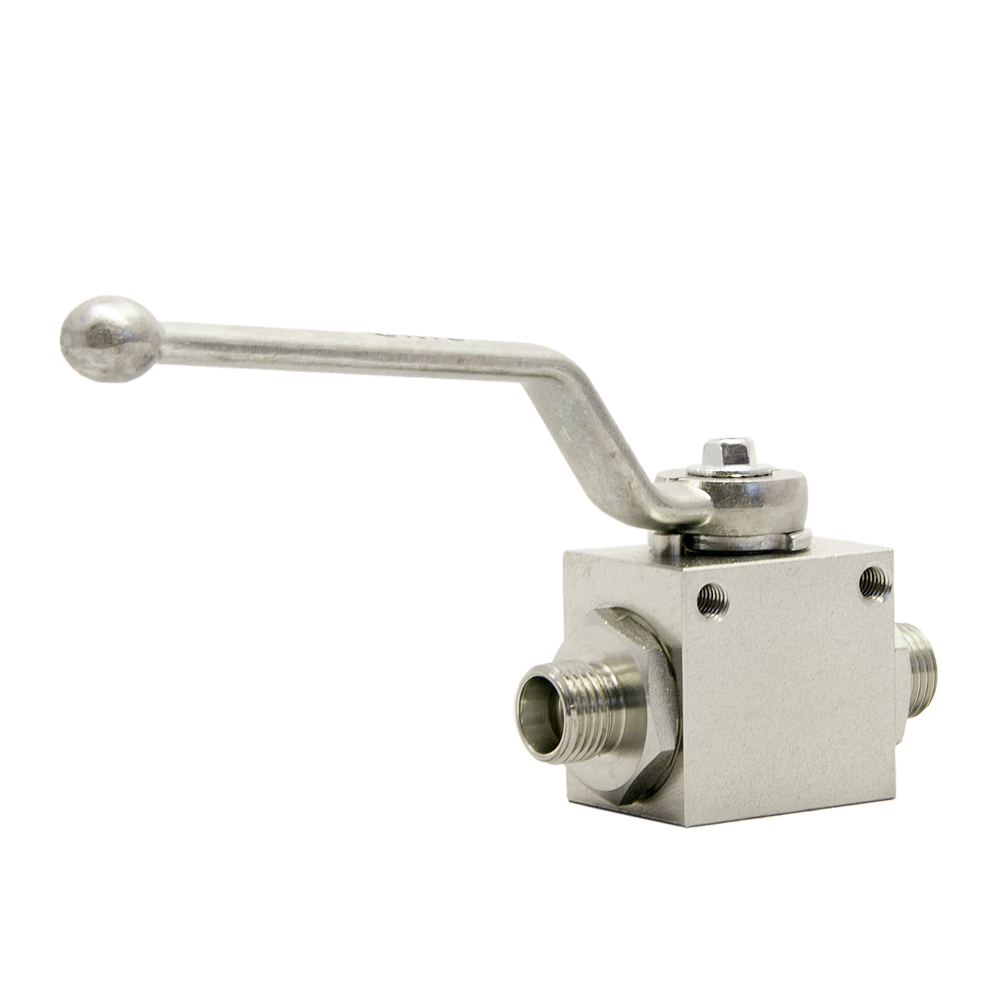

- 2-Wege Absperrhahn
- metrisches Außengewinde - 24° Innenkonus
- leichte Baureihe 8L - 18L
- bis 500 Bar Betriebsdruck

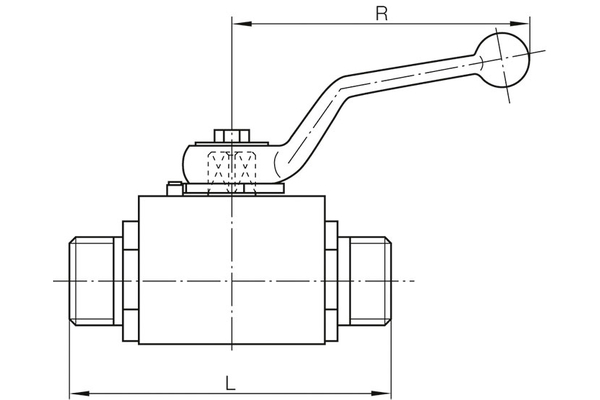

Artikel-Nr. | Anschluss | Betriebsdruck | Länge [L] | Hebellänge [R] | Preis Preis | Bestellmenge |
---|---|---|---|---|---|---|
11DHY-DRSD208L00 | 08L (M14x1,5) | 500 bar | 67 mm | 120 mm | ab 1 16,99 € Lieferzeit ca. 1-3 Werktage | |
11DHY-DRSD210L00 | 10L (M16x1,5) | 500 bar | 74 mm | 120 mm | ab 1 15,99 € Lieferzeit ca. 1-3 Werktage | |
11DHY-DRSD212L00 | 12L (M18x1,5) | 500 bar | 74 mm | 120 mm | ab 1 17,99 € Lieferzeit ca. 1-3 Werktage | |
11DHY-DRSD215L00 | 15L (M22x1,5) | 500 bar | 82 mm | 120 mm | ab 1 19,99 € Lieferzeit ca. 1-3 Werktage | |
11DHY-DRSD218L00 | 18L (M26x1,5) | 400 bar | 82 mm | 155 mm | ab 1 21,99 € Lieferzeit ca. 1-3 Werktage | |
Technische Daten:
DN: | 6 - 16 |
Betriebsdruck [bar]: | 400; 500 |
Gewinde + Norm: | metrisches Außengewinde zylindrisch - leichte Baureihe - 24° Innenkonus ISO 8434 |
Anschluss-Gewinde [GA]: | 08L - 18L |
Werkstoff Gehäuse: | Stahl |
Werkstoff Schaltkugeldichtung: | POM |
Werkstoff Schaltwelle: | Stahl |
Werkstoff Schaltwellendichtung: | NBR |
Vorteile:
Präzises Umschalten durch optimal justiertes Drehmoment und ergonomischem Handgriff - Befestigungsbohrung mit Gewínde (5mm Durchgangsbohrung, beidseitig Gewindesacklochbohrung M6) schaffen vielfältige Befestigungsmöglichkeiten. - Die Kugelhähne sind geschützt durch Staub- und Gewindeschutzkappen.
Praxis-Tipp:
Genormte Anschlussformen können andere Nenndrücke aufweisen als die vorgenannten Betriebsdrücke. Bitte beachten Sie dies bei der Auswahl. Hochdruckkugelhähne mit schwimmend gelagerter Kugelführung: 2/2-Wege und 3/2-Wege Kugelhähne mit einer schwimmend gelagerten Kugel dürfen nur drucklos geschaltet werden
Wichtig:
Kugelhähne dürfen nicht zur Durchflussregelung in hydraulischen Systemen eingesetzt werden. Der Hahn muss immer vollständig geöffnet oder geschlossen sein!
